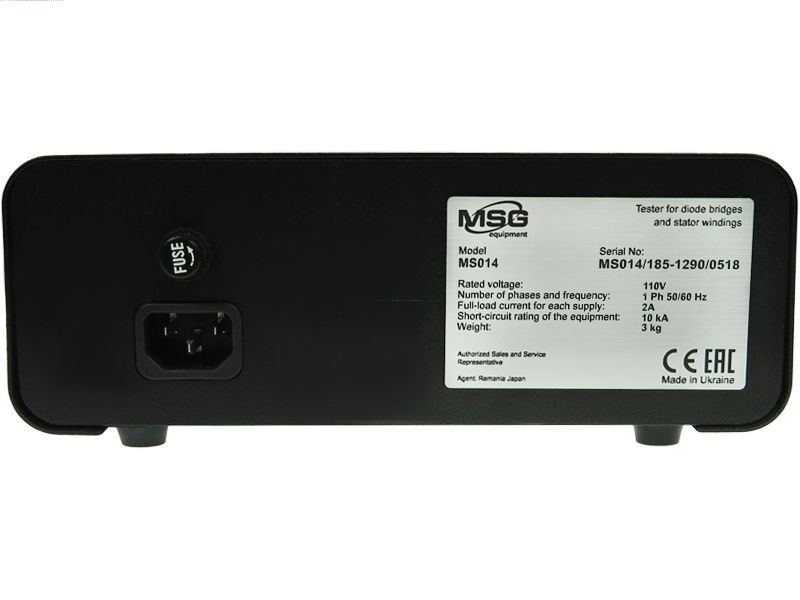

Tester diagnostyczny do uzwojeń stojana i mostków diodowychM0021

Notatka

Tester diagnostyczny M0021 to urządzenie łączące dwa przyrządy: tester diagnostyczny do sprawdzania uzwojeń stojana i mostków diodowych oraz tester mostków diodowych alternatorów samochodowych. Urządzenie, opracowane z myślą o potrzebach stacji serwisowych, cechuje się niewielkimi rozmiarami i wagą. Urządzenie umożliwia diagnostykę uzwojeń stojana i mostków diodowych bez konieczności użycia dodatkowych narzędzi diagnostycznych i pomiarowych. Diagnostyka uzwojeń stojana odbywa się poprzez automatyczną identyfikację fazy połączenia, badanie integralności uzwojeń, pomiar „asymetrii” pomiędzy fazami. Tester umożliwia wykrycie następujących usterek uzwojeń stojana:
- zwarcie międzyzwojowe;
- zwarcie międzyfazowe;
- przebicie fazy na obudowę;
- zanik fazy.
Diagnostyka mostków diodowych odbywa się przez podłączenie diod do obwodu i pomiar wydajności obwodu. Dane uzyskiwane podczas diagnostyki, wyświetlane są na dotykowym wyświetlaczu LCD w czasie rzeczywistym. Sprawdzanie stojana lub mostka diodowego trwa mniej niż minutę.
